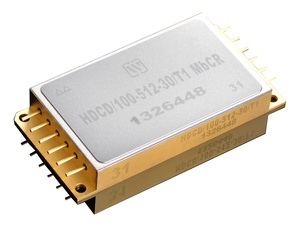

Компания ECRI Microelectronics (East China Research Institute of Microelectronics) расширила серию радиационно-стойких модулей HDCD/100 моделью с выходным напряжением 5 В и выходным током 20 A (выходная мощность 100 Вт). Предлагаемый гибридно-плёночный преобразователь напряжения HDCD/100 - 5-100/SP-A MbCR выполнен в корпусе с горизонтальным расположением выводов для объёмного монтажа.
Для регулирования напряжения используется метод широтно-импульсной модуляции (ШИМ) с постоянной рабочей частотой 400…600 кГц и обратной связью по напряжению. Гальваническая развязка в контуре формирования сигнала цепи обратной связи осуществляется трансформатором, что позволяет значительно повысить уровень стойкости к ионизирующим излучениям космического пространства узла обратной связи и импульсного стабилизатора напряжения в целом.
Для обеспечения работы модуля в составе электронной аппаратуры он снабжен следующими сервисными функциями: защита от короткого замыкания, дистанционное включение/выключение (по первичной и вторичной цепи), равномерное распределение тока нагрузки между включенными параллельно модулями, синхронизация частоты преобразования внешним синхросигналом, формирование выходного сигнала синхронизации. Возможна синхронизация рабочей частоты преобразователей с желаемой для конкретного применения частотой от 400 до 600 кГц.
При этом исключается возникновение низкочастотных составляющих разностной частоты преобразования и увеличенной амплитуды в осциллограмме пульсации выходного напряжения модулей, работающих параллельно. Для исключения влияния падения напряжения на проводниках, соединяющих выходные контакты преобразователя с нагрузкой, предусмотрено применение внешней обратной связи.
Для снижения уровня высокочастотных электромагнитных помех на входных линиях преобразователя применяется внутренний двухзвенный LC-фильтр, для дополнительного подавления помех на входных подводящих проводниках рекомендуется применять внешний фильтр HFE/100-461-100 (проходной ток 1А) или HFE/100-461-300 (проходной ток 3 A) с вносимым затуханием 45 дБ на частоте 500 кГц.
Основные характеристики гибридно-плёночного радиационно-стойкого DC/DC-преобразователя HDCD/100-5-100/SP-A:
- Диапазон входного напряжения: 70…120 В, номинальные напряжения 100;
- Выходное напряжение 5 В;
- Ток нагрузки 20А (макс.);
- КПД 76%;
- Входные, выходные цепи и корпус изолированы друг от друга;
- Электрическая прочность изоляции 500 В;
- Электрическая прочность изоляции 100 МОм (мин.);
- Фиксированная рабочая частота преобразования от 400 до 600 кГц;
- Обширный набор сервисных функций;
- Уровень ионизационной дозовой стойкости 100 крад (Si), уровень чувствительности к одиночным ядерным частицам с ЛПЭ 75 МэВ∙ см2/мг;
- Диапазон рабочей температуры от – 55 до +125ºC (на основании корпуса);
- Диапазон температуры хранения от – 65 до +150ºC;
- Габаритные размеры 76,7×38,6×10,16 мм;
- Вес не более 100 г;
- Назначение: применение в бортовой аппаратуре спутников для геостационарных орбит, автоматических научно-исследовательских станциях дальнего космоса и коммуникационных космических систем.
