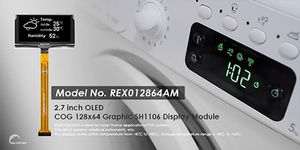

Компания Raystar Optronics, Inc. представляет графический OLED-дисплей серии REX012864AMWPP3N00000 с размером диагонали экрана 2,7" и разрешением 128×64 пикселей.
Предлагаемое устройство управляется микросхемой драйвера-контроллера SH1106 (производится компанией SINO WEALTH), который обеспечивает обмен данными c внешним микроконтроллером через стандартные параллельные интерфейсы микропроцессоров типа 8080/6080 в 8-битовом режиме и последовательные интерфейсы: I2С (Inter Integrated Circuit) и 4-xпроводной SPI (Serial Peripheral Interface). Разнообразие интерфейсных вариантов позволяет использовать этот дисплейный модуль практически в любом проекте или системе. Новинка оптимальна для применения в системах типа интеллектуальный дом, торговых терминалах (Point of Sale system), облачных системам, медицинских приборах, системах IoT (интернет вещей) и других.
Для работы логической схемы дисплея требуется напряжение питания от 1,65 до 3,3 В (типичное значение 3 В). Кристалл драйвера SH1106 соединен с выводами на стеклянной подложке по технологии COG (Chip On Glass), при этом обеспечивается небольшая толщина конструкции кристалл + стекло.
Предлагаемая модель REX012864AMWPP3N00000 характеризуется свечением экрана белого цвета. Коэффициент мультиплексирования строк 1/64 (64 — число адресуемых строк). Контрастность дисплея 10 000:1, что позволяет воспринимать изображение в широком диапазоне внешней освещённости при небольшой яркости свечения экрана 80 кд/м2 .
Основные параметры:
- Размер матрицы: 128×64 точек;
- Размер диагонали 2,7";
- Габаритные размеры модуля 73×41,86×2,01 мм;
- Рабочая площадь экрана: 61,41×30,69 мм;
- Размер пикселя 0,45×0,45 мм;
- Шаг пикселя 0,48×0,48 мм;
- Контрастность 10 000:1;
- Тип дисплея: пассивно-матричная адресация;
- Цвет свечения экрана: белый (планируется выпуск моделей с жёлтым цветом свечения экрана);
- Коэффициент мультиплексирования строк 1/64;
-
Микросхема контроллера управления SH1106;
- Диапазон рабочей температуры от – 40 до +80˚C;
- Диапазон температур хранения от – 40 до +85˚C.
