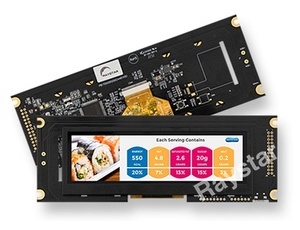

Компания Raystar Optronics, Inc. представила жидкокристаллический дисплей полоскового формата RFS520C-ELW-DBN c разрешением экрана 480×128 точек и встроенной платой управления.
Встроенная микросхема контроллера MR6566 поддерживает 8-битный параллельный интерфейс 8080. Заказчики, ранее применявшие монохромные STN-дисплеи с разрешением 240×64 точек с микросхемой драйвера RA6963, могут легко заменить их новым цветным дисплейным модулем RFS520C-ELW-DBN без изменения интерфейсов и встроенного программного обеспечения.
Угол наблюдения – 6:00 часов, что соответствует направлению наблюдения снизу. При наблюдении сверху (12:00 часов) происходит инверсия шкалы уровней серого цвета.
Яркость свечения экрана 500 кд/м2. Глянцевый экран обеспечивает лучшую передачу яркого и контрастного изображения, что актуально для использования в измерительных приборах и переносной диагностической аппаратуре.
Плата контроллера с крепёжными отверстиями позволяет пользователю легко установить дисплей в оборудование. Напряжение питания дисплейного модуля от 4,5 до 5,5 В (номинальное значение 5 В). Рабочая температура от –20 до +70Cº, температура хранения в пределах от –30 до +80 ºС.
Основные технические характеристики дисплея RFS520C-ELW-DBN:
- Габаритные размеры (Ш×В×Г) 180×6511 мм;
- Рабочая площадь экрана: 127,152×33,9072 мм;
- Шаг пикселя 0,0883×0,2649 мм;
- Тип системы подсветки: светодиодная матрица белого свечения;
- Микросхема драйвера: MR6566;
- Интерфейс: стандартный 8-разрядный параллельный совместимый с семейством микропроцессоров 8080.
