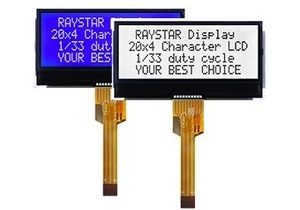

Компания Raystar Optronics, Inc. предлагает монохромные алфавитно-цифровые ЖК-дисплеи серии RX2004С с форматом 20 символов × 4 строки, оснащенные плоским гибким шлейфом.
Для улучшения компактности конструкции используется технология установки микросхемы драйвера на стеклянную подложку Chip-on-Glass (COG).
Чип IST3602 обеспечивает передачу данных через последовательный интерфейс I2C.
Оптимальный контраст изображения обеспечивается использованием 7 уровней напряжения строк и столбцов и коэффициента мультиплексирования строк 1/33.
Предлагаются также модели RX2004B без гибкого шлейфа. Напряжение питания дисплейных модулей 3 В. Диапазон рабочей температуры дисплейных модулей от – 20 до +70°С, диапазон температуры хранения от – 30 до +80°С.
Основные характеристики дисплеев серии RX2004:
- Габаритные размеры модуля: 68,3×36,4× 6 мм;
- Видимая область экрана: 60,5×22,18 мм;
- Рабочее поле: 58,5×20,18 мм;
- Размер пикселя: 0,45×0,54 мм;
- Шаг пикселя: 0,50×0,59;
- Размер знакоместа: 2,45× 4,67 мм;
- Метод управления – коэффициент мультиплексирования строк 1/33 и 1/6 bias;
- Светодиодная система подсветки.
