Компания ECRI Microelectronics (East China Research Institute of Microelectronics), входящая в Китайскую корпорацию электронных технологий (China Electronics Technology Group Corporation — CETC), предлагает ряд высоконадёжных DC/DC–преобразователей с выходными мощностями 150, 300 и 400 В для работы в аппаратуре с номинальным напряжением сети 270 В постоянного тока.
Устройства по посадочным размерам и размещению выводов совместимы с модулями компании SynQor и предназначены для применения в авиационной и другой высоконадёжной аппаратуре.
В схеме преобразователей применяется двухкаскадная топология. Первый каскад осуществляет регулировку выходного напряжения, а второй каскад осуществляет гальваническую развязку между входными и выходными цепями. Выходное напряжение формирует сигнал ошибки, который усиливается и применяется для управления коэффициентом заполнения сигнала, формируемого ШИМ-контроллером. Таким образом осуществляется регулировка выходного напряжения модуля.
В конструкции модулей активные и пассивные компоненты для поверхностного монтажа установлены на печатной плате и залиты теплопроводящим компаундом, а алюминиевое основание используется для отвода тепла.
Все устройства имеют полный комплекс защит: от перегрузки по току, от превышения напряжения на выходе, от перегрева и пониженного входного напряжения. Набор сервисных функций включает: включение и выключение по команде, подстройка выходного напряжения, внешняя обратная связь и возможность параллельной работы до 8 модулей. Частота преобразования может задаваться внешним сигналом синхронизации. Модули также имеют выход сигнала синхронизации, один из модулей может применяться в качестве ведущего и задавать частоту преобразования другим устройствам в системе.
Конструктивно модули могут быть выполнены в двух типах корпусов: в корпусах с крепёжными фланцами и корпусах без фланцев.
Диапазон рабочих температур от –55 до +100°C (на основании корпуса); диапазон температур хранения от –65 до +135°C.
Основные технические параметры DC/DC–преобразователей с высоким входным напряжением
|
Модель |
Диапазон входного напряжения, |
Выходное напряжение, |
Ток нагрузки, |
КПД, |
Пульсация выходного напряжения (от пика до пика), |
Емкостная нагрузка, |
Габаритные размеры, |
|
MI-270-05-FT-N-M-FB |
155…425 |
5 |
80 |
88 |
400 |
1000 |
119,02 ×63,14×13 |
|
MO-270-15-QT-N-M |
155…425 |
15 |
10 |
85 |
120 |
2000 |
60,6× 39 ×12 |
|
MI-270-48-HT-N-M-F |
155…425 |
48 |
6,3 |
89 |
700 |
1000 |
63,14× 60,6 ×12,57 |
|

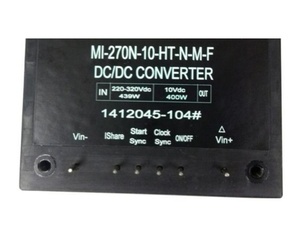

MI-270N-10-HT-N-M-F |
220...320 |
10 |
40 |
91 |
100 |
4000 |
60,64×61,10×12,90 |
|
MI-270N-12-HT-N-M-F |
220...320 |
12 |
34 |
92 |
100 |
4000 |
60,64×61,10×12,90 |
|
MI-270N-10-HT-N-M-FB |
220...320 |
10 |
400 |
89 |
520 |
4000 |
63,64×61,10×13,2 |
|
MI-270N-28-HT-N-M-FB |
220...320 |
28 |
14,5 |
89 |
460 |
4000 |
63,64×61,10×13,2 |
