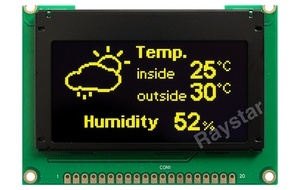

Компания Raystar Optronics, Inc. представила графические OLED –дисплеи серии REP012864AJ с диагональю экрана 2,42" и разрешением 128×64 пикселей.
Микросхема контроллера CH1116 обеспечивает обмен данными через стандартный последовательный интерфейс RS232 (скорость передачи сигнала 115 200 бод) и параллельный интерфейс микропроцессоров типа 8080.
Кристалл данной микросхемы размещён на подложке дисплея, то есть применяется способ компоновки элементов «кристалл на стекле» (Chip-on-Glass, COG), позволяющий уменьшить габариты, вес и стоимость устройства. Габаритные размеры дисплейного модуля 75×52,7×8,5 мм.
Конструкция OLED-дисплея снабжена рамкой с монтажными проушинами и включает также дополнительную печатную плату для простоты монтажа и применения. Напряжение питания модели REP012864AJ с интерфейсом RS232 5 В (диапазон изменения от 4,8 до 8 В), у модели с параллельным интерфейсом напряжение питания 3 В (диапазон изменения от 2,8 до 3,3 В). Высокая контрастность 10 000:1 и широкие углы обзора обеспечивают комфортное восприятие изображения в широком диапазоне внешней освещённости.
В настоящее время предлагаются модели со свечением экрана жёлтого (модели REP012864AJYPP5N00E00, REP012864AJYPP3NN00000) и белого (модели REP012864AJWPP5N00E00, REP012864AJWPP3NN00000) цветов.
Основные достоинства OLED-дисплеев:
- Малое время отклика, порядка 10 мкс (более чем в 1000 раз меньше в сравнении с ЖК-дисплеями), слабо зависящее от температуры;
- Низкое энергопотребление;
- Широкий угол обзора: более ±175º (изображение видно без потери качества с любого угла);
- Малая толщина и небольшой вес дисплейного модуля;
- Высокая контрастность 10 000:1 позволяет получить очень чёткое изображение даже при невысокой яркости от 80 до 120 кд/м2;
- Широкий диапазон рабочих температур от – 40 до +80ºC и температуры хранения от – 40 до +85ºC.
