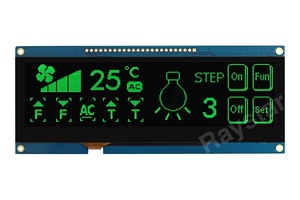

Компания Raystar Optronics, Inc начала выпуск графических дисплеев OLED с разрешением 256×64 пикселей с установленным емкостным сенсорным экраном REN025664D-CTP.
В дисплеях REN025664D-CTP монтаж кристаллов драйверов, пассивных компонентов и вспомогательных схем осуществляется на фольгированной гибкой плёнке (технология COF — Chip on Flex). Эта технология позволяет получать более компактную конструкцию модулей с меньшим весом. В этом случае носитель является и переходным кабелем между дисплеем OLED и процессорным модулем.
Рабочая площадь экрана (площадь изображения на экране) – 135,65 × 33,89 мм, размер диагонали 5,5". Емкостной сенсорный экран управляется встроенной микросхемой GT911, выполняющей распознавание одной точки касания. Дополнительная печатная плата в конструкции этого дисплея помогает пользователям экономить время на разработке своей собственной платы. К тому же имеется дополнительная рамка с четырьмя резьбовыми отверстиями. Все это обеспечивает быстрый монтаж дисплея.
Дисплейный модуль управляется микросхемой контроллера SSD1322, которая поддерживает стандартные параллельные интерфейсы 8080/6800, а также 4-х и 3-х проводной последовательный полнодуплексный интерфейс SPI (Serial Peripheral Interface), в котором заложена концепция обмена данными «ведущий-ведомый».
Новинка характеризуется высокой контрастностью 10 000:1, что выделяет оптические характеристики по сравнению с традиционными дисплеями. Диапазон напряжения питания логической части от 2,8 до 3,3 В, типичное значение 3,3 В. Диапазон рабочей температуры
Предлагаются модели с двумя цветами свечения экрана: зелёный и жёлтый; поддерживается формирование полутонового изображения на экране способом широтно-импульсной модуляции (ШИМ). Поддержка метода ШИМ обеспечивается аппаратно в структуре драйвера столбцов – по шине данных для каждого пикселя передаётся 4–битовый код, которому соответствует 16 градаций шкалы серого.
Дисплеи серии REN025664D-CTP хорошо подходят для применения в промышленном, медицинском оборудовании, устройствах интеллектуального дома, инструментальных панелях и др.
Основные характеристики REN025664D-CTP:
- Габаритные размеры — 147 × 59 × 4,8 мм.
- Видимая область экрана — 135,65 × 33,89 мм.
- Рабочая площадь экрана — 145,08 × 20,64 мм.
- Размер пикселя — 0,5 × 0,5 мм.
- Шаг пикселя — 0,53 × 0,53 мм.
- Формат дисплея — 256×64 пикселей.
- Режим мультиплексирования — 1/64.
- Цвет свечения — жёлтый и зелёный.
- Размер экрана по диагонали – 5,5".
- Интерфейс управления сенсорным экраном — I2C.
