Как правильно подобрать широкоформатную TFT-панель от RAYSTAR Optronics

Как правильно подобрать широкоформатную TFT-панель от RAYSTAR Optronics

Для некоторых применений широкоформатная форма экрана предпочтительней, чем текущие широко распространённые форматы 4:3 или 16:9. Представляем правила подбора для своей задачи моделей TFT-панелей от RAYSTAR с диагональю от 3,9" до 5,2".

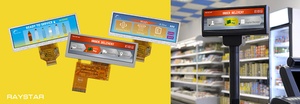

Компания RAYSTAR Optronics выпускает целый ряд серий широкоформатных (полосковых) TFT-панелей: RFS390B, RFS39AB, RFS390Q, RFT46AA, RFS520A, RFS520Q, RFS52VA. Эти широкоформатные модели являются идеальными для различных применений, например, серверные системы, кассовые терминалы, динамичные информационные системы, звуковые системы, рекламные дисплеи, промышленные системы, панели для систем автоматизации и панели управления для организации конференций.

Для того чтобы отвечать требованиям заказчиков, главным образом, для промышленных применений, компания RAYSTAR разработала готовый набор решений на базе широкоформатных TFT-панелей:

  • с винтовыми отверстиями для крепления;
  • c сенсорными экранами;
  • с высокой яркостью свечения экрана;
  • с платой управления.

Предлагаем ознакомиться с рекомендациями по выбору подходящего широкоформатного дисплея для конкретного решения.

Выбор правильного интерфейсного соединения для законченного оборудования

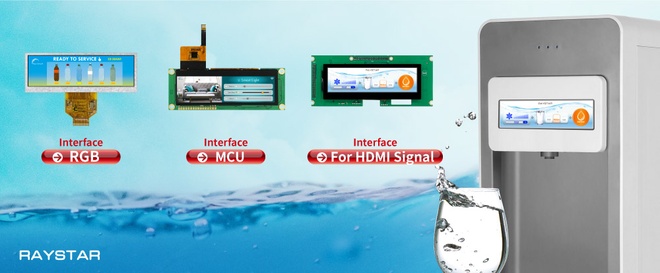

Широкоформатные TFT-модули/панели/матрицы имеют несколько видов интерфейсов: RGB, семейства микропроцессоров (MCU) 8080 и сигнальный интерфейс HDMI.

Таблица подбора моделей по интерфейсу и размеру экрана

Интерфейс Размер диагонали 3,9"

Размер диагонали 4,9"

Размер диагонали 5,2"

RGB

RFS390B-ALW-DNN

RFS390B-ALW-DNS

RFS390B-AQH-DNN

RFS39AB-DNG

RFT46AA-AIW-DNN

RFS520A-ALW-DNN

RFS520A-ALW-DNS

RFS520A-ALW-DNG

RFS520A-AZW-DNN

RFS520A-AZW-DNG

RFS520A-AZH-DNN

RFS520A-AZH-DNG

RFS520A-ALH-DNN

RFS520A-ALH-DNG

MCU RFS390Q-EIW-DBG

RFS520Q-EZH-DBN

RFS520Q-ELW-DBN

RFS520Q-ELW-DBG

RFS520Q-EZW-DBN

Для сигналов HDMI RFS52VA-1ZH-DHG

Выбор дисплея с сенсорным экраном

Если требуется применение сенсорного экрана, выбор можно сделать из следующего перечня моделей. Для применения с широкоформатными TFT-модулями предлагаются проекционно-емкостные (PCAP) и резистивные экраны (RTP).

Тип сенсорного экрана Размер диагонали 3,9" Размер диагонали 5,2"
PCAP RFS39AB-ALW-DNG

RFS520A-ALW-DNG

RFS520A-AZW-DNG

RFS520A-AZH-DNG

RS520A-ALH-DNG

RFS520Q-ELW-DBG

RTP RFS390B-ALW-DNS RFS520A-ALW-DNS

Выбор дисплея со специфическими характеристиками

В том случае, когда необходимо считывать информацию при яркой внешней освещённости предлагаются широкоформатные дисплеи с яркостью свечения экрана от 700 до 1100 кд/м2. Дисплеи повышенной яркости предназначены для применений на улице.

  Размер диагонали 3,9" Размер диагонали 5,2"
Высокая яркость свечения экрана RFS390B-AQH

RFS520A-AZH-DNN

RFS520A-AZH-DNG

RFS520A-ALH-DNN

RFS520A-ALH-DNG

RFS520Q-EZH-DBN

Если требуется широкий угол обзора, Q-Film технология является хорошим решением для повышения угла обзора TFT-модуля. Доступны следующие модели RAYSTAR, созданные с применением технологии Q-Film.

  Размер диагонали 3,9" Размер диагонали 5,2"
Модели на основе технологии Q-Film RFS390B-AZW-DNN

RFS520A-AZW-DNN

RFS520A-AZW-DNG

RFS520A-AZH-DNN

RFS520A-AZH-DNG

RFS520Q-EZH-DBN

RFS520Q-EZW-DBN
