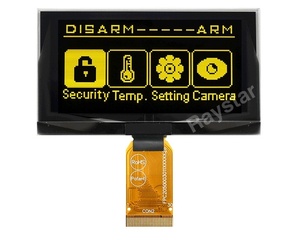

Компания Raystar Optronics, Inc объявила о начале выпуска новой модели графического OLED–дисплея REX012864U с популярным разрешением 128×64 точек с размером диагонали экрана 2,7".
Компоновка элементов модели выполнена способом «кристалл на стекле» (Chip-on-Glass, COG) с соединителем с нулевым усилением сочленения (ZIF, zero-insertion-force). Микросхема контроллера управляет контрастом, содержит дисплейное ОЗУ, генератор и преобразователь напряжения, что позволяет сократить число внешних компонентов и потребляемую мощность. Размещение управляющей микросхемы SSD1357 непосредственно на подложке дисплея способствует уменьшению габаритов.
Контроллер обеспечивает обмен данными через параллельные 8-битные интерфейсы 6800/8080, 4-проводный SPI интерфейс и обеспечивает напряжение 3 В логическую часть. Дисплейный модуль представляет изображение с 16-битной шкалой серого цвета, что оптимально для применения дисплея в переносных и настенных измерительных приборах, бытовых и медицинских приборах, терминалах розничной торговли, системах связи и др. Модели доступны как со стандартным желтым цветом свечения экрана, так и с белым цветом. Дисплей функционирует в диапазоне температур от – 40 до +80°C.
Основные технические характеристики модели REX012864U:
- Яркость свечения экрана 60…80 кд/м2
- Контрастность 2000:1
- Диапазон рабочих температур от – 40 до +80˚С
- Коэффициент мультиплексирования строк 1/64
- Габариты дисплея 73,7×41,86×2,01 мм
- Видимая область экрана 61,41×30,69 мм
- Шаг пикселя 0,48×0,48 мм
- Размер пикселя 0,45×0,45 мм
