Термин «малые ячейки» обозначает технологию нового поколения, на которой основаны современные мобильные базовые станции. Эти ячейки используются для увеличения передачи данных в сети, покрытия голосовой связи и общего «уплотнения» сети. Станции на основе таких ячеек в настоящее время применяются все чаще, поскольку объемы трафика в беспроводных сетях связи постоянно растут.
Архитектура малых ячеек является неотъемлемой частью будущих 4G/LTE гетерогенных сетей (HetNets). Эта технология сейчас рассматривается как ключевой подход к разгрузке макроячеек, проблема перегрузки которых в настоящее время становится все более острой в связи с резко возросшим спросом на мобильные устройства, предоставляющие широкополосный трафик. Небольшие пикоячейки могут быть использованы в офисах или других более крупных объектах, в то время как микроячейки, скорее всего, будут применяться на открытых пространствах, чтобы поддержать макроячейки. Ячейки с малым размером и высокой эффективностью являются ключом к успеху в создании гетерогенных сетей.
Компания RFHIC уже выпустила множество продуктов, поддерживающих новую технологию. Очередными новинками стали два усилителя для работы в различных диапазонах частот – RTH26007-10 и TG520-10.

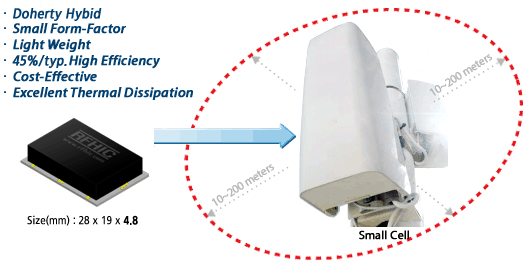

RTH26007-10 – это гибридный усилитель Догерти на основе нитрида галлия (GaN), имеющий высокий КПД, типичное значение которого составляет 45%, а значение мощности – 7 Вт в диапазоне частот от 2610 до 2690 МГц. Благодаря реализованной разработчиками асимметричной схеме Догерти, RTH26007-10 имеет очень маленький форм-фактор – 28 х 19 х 4,8 мм. Основой корпуса является пластина из нитрида алюминия (AlN), что обеспечивает отличный отвод тепла.
Ключевые особенности усилителя RTH26007-10:
- разработка с использованием ВПЭ-транзисторов на основе технологии GaN/SiC;
- возможность поверхностного монтажа на плату;
- асимметричная схема Догерти;
- отсутствие необходимости в согласованности цепей.
Новый гибридный усилитель TG520-10 специально разработан для применения в мобильной радиосвязи. Использование полупроводниковых компонентов на основе нитрида галлия (GaN) обеспечивает данному усилителю высокий КПД, типичное значение которого составляет 60%. Коэффициент усиления TG520-10 достигает 16 дБ, а выходная мощность равна 10 Вт в диапазоне частот от 30 до 520 МГц. Данный усилитель имеет согласованное сопротивление входа/выхода 50 Ом и маленькие размеры – 15,0 х 10,0 х 5,4 мм. Благодаря использованию нитрида алюминия (AlN) в качестве материала основания корпуса, ставшего уже традиционным для приборов компании RFHIC, усилитель имеет отличное тепловое сопротивление, что обеспечивает эффективное рассеивание выделяемого тепла.
Ключевые особенности усилителя TG520-10 компании RFHIC:
- разработка с использованием ВПЭ-транзисторов на основе технологии GaN/SiC;
- возможность поверхностного монтажа на плату;
- согласованный вход/выход с сопротивлением 50 Ом;
- высокий КПД;
- компактные размеры.
Образцы этих и других усилителей можно заказать у официального дистрибьютора RFHIC в России и странах СНГ – ПРОЧИП.
