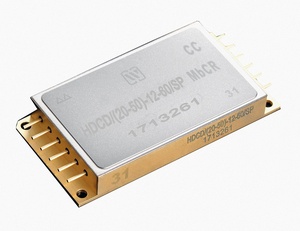

Компания ECRI Microelectronics (East China Research Institute of Microelectronics), входящая в Китайскую корпорацию электронных технологий (China Electronics Technology Group Corporation — CETC), расширила серию радиационно-стойких модулей серии HDCD/(20-50) исполнением с выходным напряжением 12 В и выходным током 9,2 A (выходная мощность 110 Вт). Новая модель гибридно-плёночного преобразователя напряжения HDCD/(20-50)-12-110/SP-H выполнена в корпусе с горизонтальным расположением выводов для объёмного монтажа.
Для стабилизации напряжения используется метод широтно-импульсной модуляции (ШИМ) с постоянной рабочей частотой от 400 до 600 кГц.
Преобразователь снабжён защитой от короткого замыкания, функцией дистанционного включения/выключения (по первичной и вторичной цепи). Для равномерного распределение тока нагрузки между включенными параллельно модулями предусмотрен специальный вывод, синхронизация частоты преобразования внешним синхросигналом исключает пик-фактор – выброс в пульсации выходного напряжения, когда выходные пульсации отдельных преобразователей оказываются в одной фазе. Модуль к тому же способен формировать выходной синхросигнал. Для исключения влияния падения напряжения на проводниках, соединяющих выходные контакты преобразователя с нагрузкой, возможно применение внешней обратной связи. Подстройка выходного напряжения внешним потенциометром осуществляется в пределах ±10%.
Для снижения уровня высокочастотных электромагнитных помех на входных линиях преобразователя применяется внутренний двухзвенный LC-фильтр, который подавляет помехи до уровней допустимых для многих применений. Чтобы обеспечить более высокие требования к уровню радиопомех на подводящих проводниках, рекомендуется применять внешний фильтр HFE/(20-50)100-461-500 с коэффициентом ослабления помех 40 дБ на частоте 1 МГц.
Основные характеристики гибридно-плёночного радиационно-стойкого DC/DC-преобразователя HDCD/(20-50)-12-110/SP-H:
- Диапазон входного напряжения 20…50 В, номинальные напряжения 28 и 42В;
- Выходное напряжение 12 В;
- Ток нагрузки 20А;
- КПД 83%;
- Входные, выходные цепи и корпус изолированы друг от друга;
- Электрическая прочность изоляции 500 В;
- Электрическое сопротивление изоляции 100 МОм (мин.);
- Фиксированная рабочая частота преобразования от 400 до 600 кГц;
- Обширный набор сервисных функций;
- Уровень ионизационной дозовой стойкости 30 крад (Si), уровень чувствительности к одиночным ядерным частицам с ЛПЭ 75 МэВ∙ см2/мг;
- Диапазон рабочей температуры от – 55 до +125ºC (на основании корпуса);
- Диапазон температуры хранения от – 65 до +150ºC;
- Габаритные размеры 76,7×38,6×10,16 мм;
- Вес 100 г.
