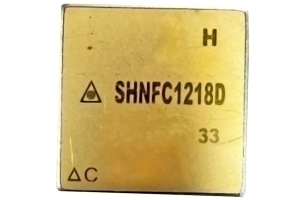

Для применения в распределённых системах электропитания бортовой аппаратуры космической техники предлагается радиационно-стойкий понижающий преобразователь напряжения SHNFC1218D, параметры которого соответствуют требованиям к напряжению и току современных интегральных микросхем (FPGA, DSP, MCU, ASIC).
Керамический корпус содержит импульсные регуляторы, силовые транзисторы MOSFET, индуктивные компоненты и все вспомогательные компоненты.
Работающий от входного напряжения 4,5…15 В преобразователь SHNFC1218D поддерживает два выходных канала с выходными напряжениями от 0,6 до 1,8 В, напряжение на выходе каждого канала устанавливается внешним резистором. Высокоэффективная схема обеспечивает на выходе каждого канала постоянный ток до 18A. При соединении двух выходов обеспечивается суммарный ток 36A. Для работы требуется несколько внешних конденсаторов на входе и выходе.
Новое устройство поддерживает синхронизацию частоты преобразования внешним сигналом, многофазную работу и отслеживание выходного напряжения для определения последовательности подачи напряжения, имеется встроенный датчик температуры для отслеживания температуры корпуса. Высокая частота преобразования (до 550 кГц) и токовая архитектура регулирования обеспечивает быстрый отклик на изменения выходного тока и входного напряжения без потери стабильности. Обеспечивается защита от превышения выходного тока и напряжения.
Новый преобразователь напряжения SHNFC1218D по электрическим характеристикам, массо-габаритным параметрам, присоединительным размерам, координатам выводов и их функциональному назначению идентичен популярному преобразователю напряжения LTM4630 компании Linear Technology. Это обстоятельство позволяет без дополнительных временных затрат применять проработанные схемотехнические решения на базе LTM4630 в аппаратуре космической техники, но уже с применением радиационно-стойкого аналога.
Основные технические характеристики понижающего преобразователя напряжения SHNFC1218D:
- Выходной ток 18A на каждом из двух каналов, суммарный ток 36A при объединении каналов;
- Широкий диапазон входного напряжения от 4,5 до 15 В (номинальные значения 5 и 12В);
- Регулируемое выходной напряжение: 0,6; 1; 1,2; 1,5, 1,8 В;
- Синхронизация частоты преобразования внешним сигналом от 450 до 550 кГц (номинальное значение 500 кГц);
- Защита от короткого замыкания нагрузки;
- Токовое управление/быстрый отклик на изменение тока нагрузки;
- Встроенный мониторинг температуры;
- Многофазное распределение тока нагрузки при параллельном включении нескольких модулей;
- КПД до 91% (зависит от режима работы);
- “Мягкий” запуск/отслеживание выходного напряжения;
- Регулировка времени задержки включения;
- Функция отключения;
- Защита от перенапряжения на выходе;
- Диапазон рабочих напряжений от – 55 до +125ºC;
- Диапазон температур хранения от –65 до +150 ºC;
- Исполнение 144-выводного керамического корпуса LGA/144 и BGA/144;
- Габаритные размеры корпуса 18,5 × 18,5 × 6 мм;
- Масса 5,6±0,5 г;
- Стойкость к воздействию поглощённой дозы 100 крад (тип полупроводника Si);
- Отсутствие катастрофических отказов при воздействии заряженных частиц с пороговыми значениями ЛПЭ 75 МэВ см2 /мг.
